Станок для установки SMD компонентов Zhengbang ZB4050LS
ВНИМАНИЕ! Производство станка для установки SMD компонентов Zhengbang ZB4050LS ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Линия SMD монтажа Zhengbang ZB4050LY
Технические характеристики ZHENGBANG ZB4050LS
| Режим работы | автоматический |
| Количество монтажных головок | 6 |
| Тип монтажных головок | серия Juki |
| Средняя скорость | 8 000 компонентов в час, с системой наблюдения 9 000 компонентов в час, без системы наблюдения 11 000 компонентов в час, теоретическая максимальная скорость |
| Точность позиционирования | 0,025 мм |
| Высота SMD компонента | ≤ 6 мм (опциональная настройка до ≤ 11 мм) |
| Минимальный размер печатной платы | 45 x 45 мм |
| Максимальный размер печатной платы | 500 x 400 мм |
| Максимальная толщина печатной платы | ≤ 2 мм |
| Конвейерная лента | 3 отсека |
| Угол поворота по оси Z | 0 - 360° |
| Максимальный диапазон перемещения по оси X Y | 639 x 656 мм |
| Количество питателей Feeder | 64 |
| Ширина питателей | 8 мм, 12 мм, 16 мм, 24 мм, 32 мм |
| Количество мест для поддона с компонентами | 2 |
| Вибрационный питатель | 3 шт |
| Применимые элементы | RC (0402, 0603, 0805, 1206 и другие) LED светодиоды (0603, 0805, 3014, 5050 и другие) Чип (SOT, SOP, QFN, BGA и другие) максимальный размер 45 x 45 мм |
| Мотор установщика | |
| Серводвигатель | Panasonic A6 |
| Навигация серводвигателя | линейная направляющая + шариковый винт |
| Метод движения серводвигателя | Одиночная рука, прямое соединение |
| Система наблюдения | |
| Количество камер | 1 камера точной идентификации 1 камера высокоскоростной идентификации 1 камера печатной платы |
| Диапазон распознавания | максимум 45 x 45 мм |
| Автоматическое определение отклонений | есть |
| Автоматическая двойная идентификация маркировки печатной платы | есть |
| Система управления | |
| Операционная система | Windows 7 |
| Программное обеспечение | FlyerSMTli |
| Совместимый формат файлов | CSV. |
| Общие характеристики | |
| Источник питания | 220 В ± 10% 50 Гц |
| Мощность вакуумного захватчика | 350 Вт |
| Интерфейс для подключения к производственной линии | Standard SMEMA Connector |
| Габариты | 1335 x 1200 x 1390 мм |
| Вес | 440 кг |
| Комплектация | станок для установки SMD компонентов Zhengbang ZB4050LS – 1 шт клавиатура – 1 шт компьютерная мышь - 1 шт |
| Совместимость | Вакуумный захват Zhengbang TPJXZ-500 для SMT установщиков Вакуумная насадка Zhengbang TPJXZ-501 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-502 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-503 для SMT установщиков Вакуумный захват Zhengbang TPJXZ-504 для SMT установщиков Вакуумный захватчик Zhengbang TPJXZ-505 для SMT установщиков Вакуумная насадка Zhengbang TPJXZ-506 для SMT установщиков Вакуумный захват Zhengbang TPJXZ-507 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-508 для SMT установщиков Питатель ленточный 8 х 2 мм для установщика SMD компонентов Zhengbang ZB4050LS Питатель ленточный 8 х 4 мм для установщика SMD компонентов Zhengbang ZB4050LS Питатель ленточный 12 мм для установщика SMD компонентов Zhengbang ZB4050LS Питатель ленточный 16 мм для установщика SMD компонентов Zhengbang ZB4050LS Питатель ленточный 24 мм для установщика SMD компонентов Zhengbang ZB4050LS Пенальный вибрационный питатель для установщика SMD компонентов Zhengbang ZB4050LS |

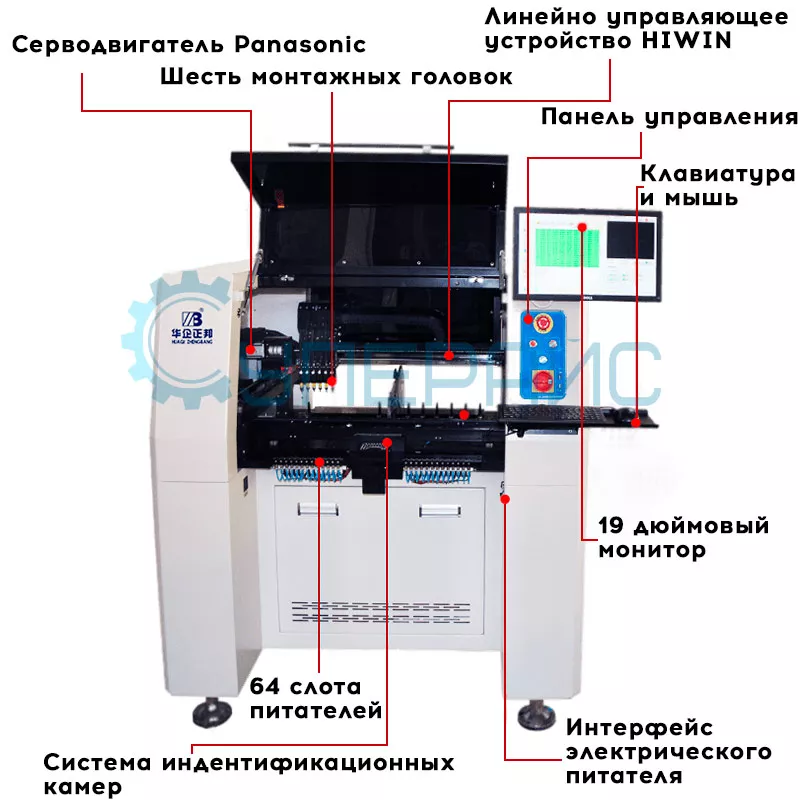

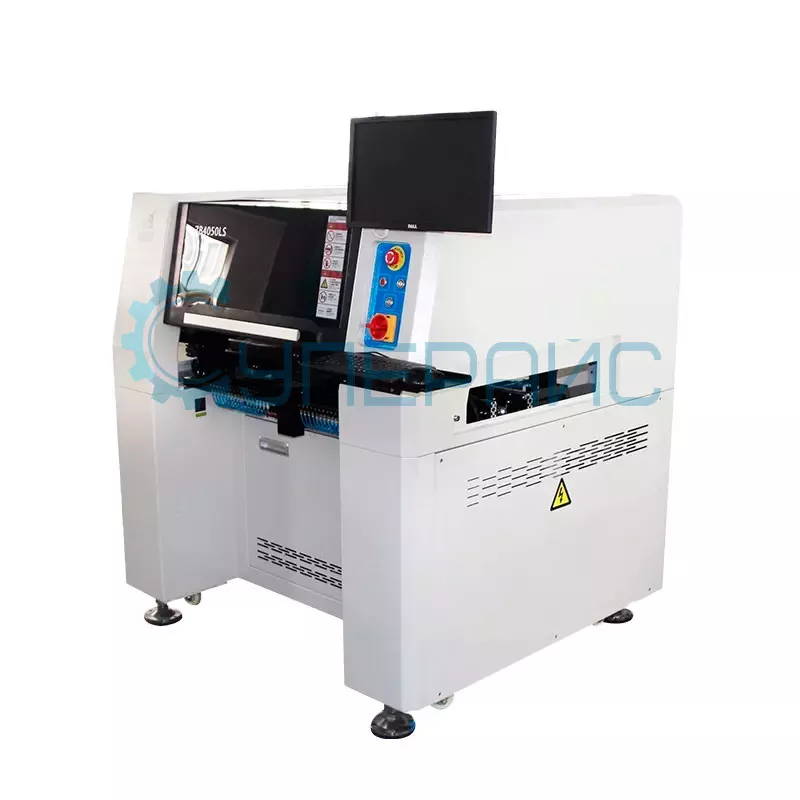

Автоматический SMD установщик Zhengbang ZB4050LS
Zhengbang ZB4050LS представляет собой установщик SMD-компонентов, который работает в автоматическом режиме. Это надёжный инструмент для внедрения чипов на печатные платы, который обладает высокой точностью позиционирования и скоростью работы от восьми до одиннадцати тысяч компонентов в час. Количество монтажных головок составляет шесть штук.
ZB4050LS оснащён конвейерной лентой с тремя отсеками. В составе устройства работают шестьдесят четыре питателя Feeder и три вибрационных питателя. Предусмотрена установка двух поддонов для компонентов.
Автоматический SMD-установщик Zhengbang использует различные элементы – например, чипы SOT или LED-светодиоды. В качестве мотора установщика выступает серводвигатель. Система наблюдения состоит из трёх камер, установщик может автоматически определять отклонения. Управление устройством основано на операционной системе Windows 7. Станок поставляется в комплекте с клавиатурой и компьютерной мышью.
Аппарат совместим с большим перечнем оборудования линейки Zhengbang: питателями, насадками, соплами и захватами. Оформить заказ можно на нашем сайте. Работает доставка по России и СНГ. Также товар можно забрать самовывозом из магазина.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
