Настольный осциллограф OWON XDS4354 (4 канала, 350 МГц)
0
285 248 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
07.05.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики OWON XDS4354
| Серия | XDS4352 |
| Полоса пропускания | 350 МГц |
| Количество каналов | 4 |
| Максимальная частота дискретизации | 5 ГВыб / с |
| Глубина памяти | 400 Мб |
| Декодирование сигналов | RS232, I2C, SPI, CAN |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ; 50 Ом ± 2 % |
| Максимальное входное напряжение | ± 400 В |
| Горизонтальная система | |
| Скорость захвата | до 600,000 осциллограмм/с |
| Коэффициент развёртки | 500 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Точность | ± 2,5 ppm |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Чувствительность | 1 МОм: 1 мВ / дел - 10 В / дел 50 Ом: 1 мВ / дел - 1 В / дел |
| Время нарастания | ≤ 1 нс |
| Система синхронизации | |
| Режимы триггера | граница, видео, импульс, наклон, запуск, окно, тайм-аут, N-й край, логика, I2C, SPI, RS232, CAN |
| Система измерения | |
| Автоматическое измерение | период, частота, среднее значение, PK-PK, RMS, Max, Min, верхнее значение, базовое значение, амплитуда, превышение, предварительное значение, время нарастания, время спада, + длительность импульса, - ширина импульса, + рабочий цикл, - рабочий цикл, задержка A→B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, режим работы экрана, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, фаза A→B, + количество импульсов, - количество импульсов, количество фронтов нарастания, количество краев спада, площадь и область цикла |
| Математические функции | ＋, －, *, / , FFT, FFTrms, Intg, Diff, Sqrt, определяемая пользователем функция, цифровой фильтр (низкочастотный, высокочастотный, полосовой пропуск, отклонение полосы пропускания) |
| Хранение сигналов | 100 сигналов |
| Генератор сигналов произвольной формы | |
| Количество каналов | 1 |
| Полоса пропускания | 50 МГц |
| Частота дискретизации | 250 МВыб/с |
| Формы сигналов | синусоидальные, квадратичные, линейные и импульсные |
| Диапазон амплитуд | 2 мВ – 5 В (≤ 50 МГц) 2 мВ – 20 В (≤ 25 МГц) |
| Вертикальное разрешение | 14 бит |
| Длина сигнала | 16К |
| Общие характеристики | |
| Тип дисплея | 10,4 - дюймовый сенсорный ЖК-экран, 800 x 600 точек |
| Предохранитель | Т, 2 А, 250 В |
| Интерфейс | USB-host, USB-device, Trig Out (Pass/Fail), LAN, VGA, PictBridge |
| Габариты изделия | 422 х 226 х 135 мм |
| Габариты упаковки | 560 х 250 х 375 мм |
| Вес нетто | 5 кг |
| Вес брутто | 7,7 кг |
| Комплектация | цифровой осциллограф OWON XDS4354 - 1 шт |
| кабель питания - 1 шт датчик регулировки – 1 шт кабель Q9 – 1 шт зонд – 1 шт USB кабель - 1 шт модуль расширения – 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт | |

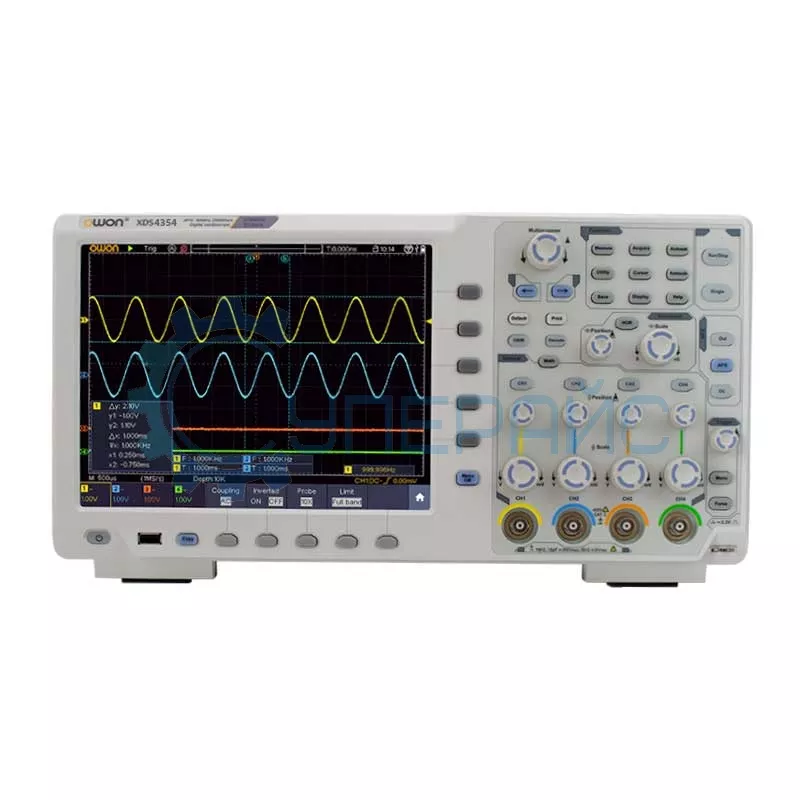

Осциллограф OWON XDS4354
Четырехканальный осциллограф с генератором сигналов OWON XDS4354 — профессиональный прибор для измерения и анализа осциллограмм. С ним легко проводить подробные исследования электронных схем, приборов и устройств.
Преимущества модели
Особенностью этого прибора является наличие четырёх независимых каналов, что позволяет одновременно наблюдать и анализировать несколько сигналов. Это делает его подходящим для сложных задач, где требуется сравнивать и анализировать сложные устройства или цепи. Дополнительные преимущества:
- С полосой пропускания 350 МГц, OWON XDS4354 показывает высокую точность при измерениях сигналов различных частот.
- Оборудован генератором сигналов. Это позволяет создавать различные тестовые сигналы для проверки или калибровки электронных устройств, что делает его незаменимым инструментом для инженеров или техников.
- С возможностью подключения к компьютеру через интерфейс USB, вы сможете легко сохранять и анализировать данные с осциллографа на ПК. Это упрощает процесс обработки или хранения результатов измерений.
- Максимальная частота дискретизации 5 ГВыб/с гарантирует высочайшую точность измерений в реальном времени.
- Сенсорный 10,4-дюймовый дисплей с разрешением 800x600 точек предоставляет чёткость и детализацию изображений, упрощает визуальное взаимодействие с данными и настройками прибора.
Цифровой осциллограф на 4 канала OWON из серии XDS4000 — это выбор профессионалов, гарантирующий высокую точность измерений, надёжность и универсальность использования.
Обзорная таблица осциллографов OWON серии XDS4000
| Характеристики | XDS4352 | XDS4354 | XDS4502 | XDS4504 |
| Полоса пропускания, МГц | 350 | 500 | ||
| Количество аналоговых каналов | 2 | 4 | 2 | 4 |
| Количество цифровых каналов | нет | |||
| Частота дискретизации на канал | 5 ГВыб/с | |||
| Время нарастания, нс | ≤ 1 нс | ≤ 0,7 нс | ||
| Глубина памяти на канал | 400 Мб | |||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||
| Разрешение дисплея, пиксель | 800 x 600 | |||
| Интерфейс передачи данных | USB/ LAN/ VGA/ AUX (TrigOut/PassFail)/ PictBridge | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
